一、工作原理

YBP型压力变送器的工作原理，压力敏感元件是在单晶硅膜片上制成的一个惠斯登电桥。当被测压力通过耐腐隔离膜和填充的硅油传递到敏感元件上时，由于压阻效应四个桥臂阻值分别发生增减变化，使电桥失去平衡，在电桥输出端上产生一个与被测压力成正比例的电压信号，此信号经专用IC电路放大，使之输出标准的4—20mA     二线制直流电流，从而完成压力—电流的信号转换以供控制或显示使用。

二、产品特点

1.体积小、重量轻

YBP系列变送器由于采用了隔离式压力传感组件及可靠的模拟集成电路组件，没有老式力平衡或电容膜片的机械结构，故体积缩小到不足老式产品的一半。

2.稳定性好

在常温下其零点、满度的稳定性可达0.2%FS/年,在补偿温度范围内温度漂移可在0.2%FS。

3.响应速度快

与电容式压力变送器相比，响应速度可提高10倍以上。

4.电源反向保护

本系列产品电路加有反向保护二极管，安装时即使电源接反，也不会造成损坏，只调换接线即可。

三、技术参数

1.被测介质：液体、气体、蒸气

2.测量范围：0-7KPa~35MPa(见附录1)

3.工作环境温度：-20℃~70℃；相对湿度：0％~85％

4.供电电源：24V、DC（标准）在满足负载曲线情况下仪表可工作于15V~36V、DC（本安防爆型必须经安全栅供电）

5.指示表头：可按订货设置，指示精度2.5级。

6.可工作介质温度：-20℃~+80℃

7.传感器补偿温度：0℃~70℃

8.精度：0.1％，0.25％，0.5％

9.过载能力：量程压力的1.5倍

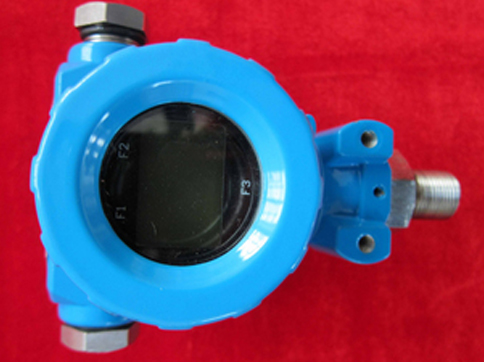

10.结构参数

a)外壳为压铸铝合金、表面喷塑

b)膜片为316不锈钢

c)连接件1Cr18Ni9Ti

d)压力接口M20×1.5；1/2PNT

e)重量：普通：850g；带表头：1000g；带支架：1150g

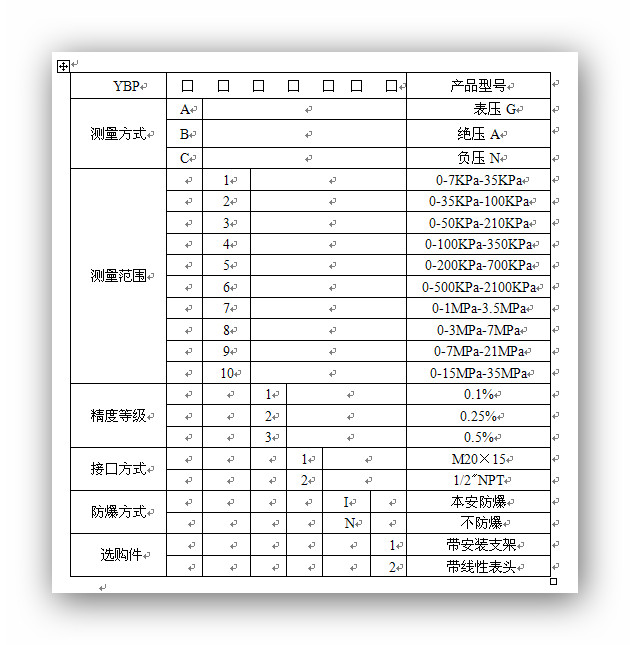

四、规格与型号
