一、产品介绍

UQD型电动浮球液位变送器是连续测量液体液位的本质安全型防爆仪表，防爆标志为iaⅡCT(2-5),同时亦为隔爆型仪表，隔爆标志为dⅡBT(2—4),该变送器与安全栅LB830S或LB805相配，构成本安防爆系统。所以，该变送器可应用于带有易燃易爆气体的危险场所，广泛用于粘稠、 脏污、易燃易爆及腐蚀性液体和其它液体液位的测量。

 二、电动浮球液位变送器技术参数

输出信号：4～20mA·DC（二线制）

负载电阻：≤500Ω(负载特性图)

精度等级：1.5级

供电电压：24V·DC

介质温度：<100℃（仪表内不得结霜，否则加保温）；100℃～450℃（有散热片）

环境温度：－40℃～80℃

浮球直径：230mm

浮球运行角：≤35°

机械放大式：≤80°

介质比重：≥0.6g/cm3

工作压力：≤6.3Mpa

环境相对湿度：≤95%

接线口螺纹：GB7307—87  G1/2（也可根据用户需求配制）

防爆标志：ExibⅡCT4；ExdⅡBT4，

配用安全栅：LB8305S、 LB805等

仪表法兰规格：DN200；DN250；（凸）标准JB/T82.2-94

 三、原理与结构

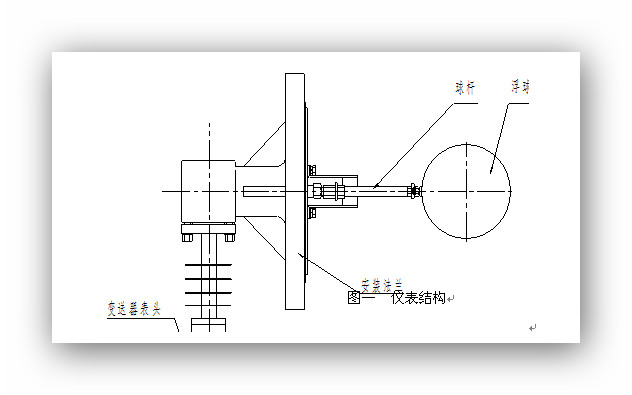

结构如图一所示。变送器是由测量机构和信号转换两大部分组成。测量元件为圆形浮球和球杆组成，转换部分由传感器、放大电路及百分比电流表组成。由于浮球可以自由的随液位变化而升降。当液位改变时，浮球的位置上升或下降，从而带动主轴转动，主轴与表头通过传感器将浮球随液面的位置变化转换成为电信号，由表头内的放大器部份将此信号转换为与液面变化成线性的标准电流信号。

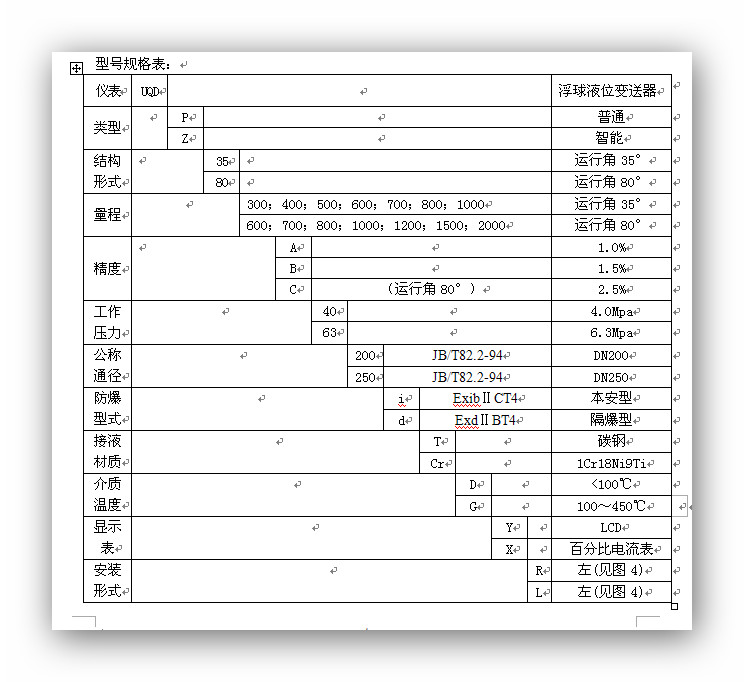

三、选型标记

四、订货须知

1.订货时请参照型号规格表。

2.仪表型号、名称测量范围、工作压力、仪表材质、测量介质、介质密度、介质温度等。

3.对法兰有特殊要求需注明适用的标准、压力及通径。
