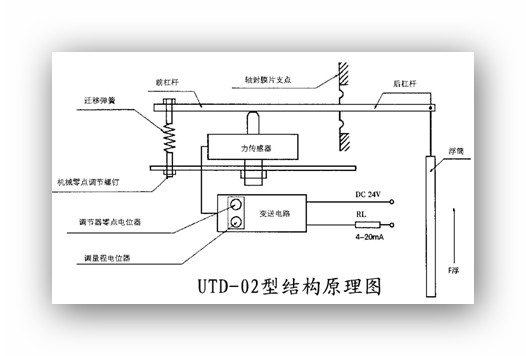

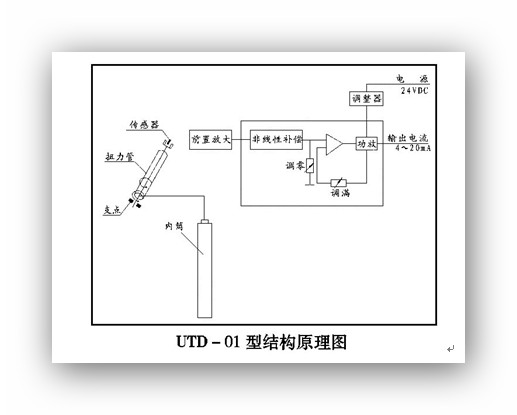

一 电浮筒液位计的结构原理及特点

1.仪表的测量原理：当液位上升时，浮筒浸沉在介质中，并受向上浮力作用，其作用力与排开液体的质量成正比例。

通过被测液体密度量程及浮筒尺寸、质量等参数便可精确计算出这个浮力大小，按此计算出的仪表便可测出液位高低来，通过按不同的已知条件的计算方法，便可设计生产测出不同被测介质的液面界位高度及特殊介质的比重的仪表。同时可通过仪表的线性输出显示出测量值的百分数大小。

2.结构特点：

仪表结构简单化、机械位移小、具有良好的可靠性、提高了仪表的测量精度、提高了灵敏度。安装调试都比较方便，易于检测和维修，方便现场的应用。

二 主要技术指标

1.使用环境温度：-20～80℃；

2.相对湿度：≤85％；

3.二线制输出形式为4～20mA DC；

4.工作电压：24V DC  允许变化±10％；

5.负载电阻：0～500Ω；

6.测量精度：±0.5％，±1％，±1.5％；

7.灵敏度：0.05％；

8.测量范围：300～3000mm；

9.被测介质的比重：0.4～2.0g/cm3；

10.被测介质温度：≤100℃；（带散热片允许介质温度100～400℃）；

11.被测介质密度差：≥0.2 g/cm3；

12.工作压力：2.5MPa、4MPa、6.3MPa，或按用户所需的压力等级制造。

13.材质：

浮筒：1Cr18Ni9Ti；

法兰：A3或1Cr18Ni9Ti；

外筒：A3或1Cr18Ni9Ti；

14.防爆型产品：防爆标志为ExdiaⅡCt6；防爆型式为工厂用本质安全型；

15.关联设备：在危险场合下使用时，必须配安全删，对安全删要求如下：

a.本安端Z大开路电压≤28VDC；

b.本安端Z大短路电流≤40mA;

c.本安端外引线分布电容≤0.03μF;分布电感≤2mH。

三 产品选型

四 订货须知

（1）必须提供工作环境测量范围和工作压力等参数。

（2）用于液面测量时，必须提供被测介质的比重。

（3）用于界面测量时，必须分别提供两种介质的比重。

（4）用于比重测量时，必须分别提供介质Z大浓度和Z小浓度时的比重。

（5）接口法兰采用TB82-59,如用户配用其它标准法兰，订货时必须提出。
