一、概述
浮球液位变送器是一种顶装式液位计。主要由磁性浮球、测量导管、干簧管等组成。当液位高度变化时,磁性浮球随之上下浮动,通过磁耦合作用,吸合导管内的干簧管,以获得所需的模拟信号或开关报警信号。本产品按输出信号的不同,分为A、B、C三种类型。A型为输出模拟信号4~20mADC。B型为只输出1~4点开关报警信号。C型为数字显示模拟输出及任意点设定报警信号。本产品可广泛应用在石油、化工、冶金、轻工、制药、造纸、食品及自来水的开口或密封容器中的水、油、酸、咸、工业污水等液体的测量和控制。

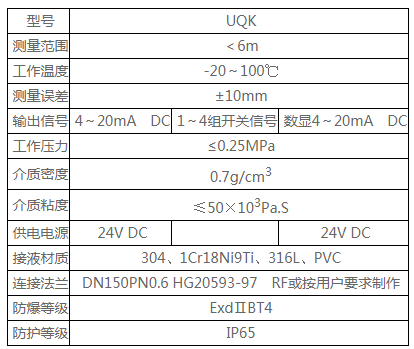

二、浮球液位变送器的技术参数
三、浮球液位变送器的检验与调试
1、仪表到货后开箱按装箱单核对是否正确,是否有损坏。
2、将直流24V电源正极接到仪表正号接线端子上,仪表负号端子接到
直流电流表正极上,电流表负极接到24V电源负极端子上。开启电源将浮球移到浮球导管底部零线位输出电流应为4mA(或规定液位的输出电流),如差别较大可调整标有“Z”符号的电位器,使之符合要求。再将浮球缓慢上移,电流应逐步上升直到将浮球移到上线位,电流表应显示20mA(或规定上液位处应输出的电流),如不符可调整标有“S”符号的电位器,使之符合要求,如此重复两次,正确无误后方可进行现场安装。
四、订货须知
●注明各项参数,用文字说明;
●测量好被测容器的深度、仪表插入深度L与量程H的差值;
●H1、H2>110mm为上下两个测量盲区;
●选好报警点数量和位置、以零线位为准;
●特殊要求请注明。
