一、浮球液位控制器的概述
UQK系列浮球液位开关是由两个互不相通的测量部分和输出部分组成。当被测液位发生变化时,浮球随之变化,从而使端部磁钢上、下摆动。根据磁钢同性相斥原理,使安装在外壳内的磁钢反向摆动,使触点接通或断开。输出接点信号,实现对液位的控制。浮球液位开关可广泛应用于石油、化工、电力、钢铁、造纸和食品等行业的各种开口或密闭容器内介质液位或界位的控制、报警。
二、浮球液位控制器的特点
●结构简单、安装方便、容易控制;
●无电路、报警准确、适用范围广;
三、浮球液位控制器的技术参数

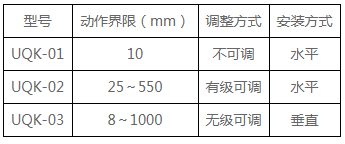

四、浮球液位控制器的规格型号
五、安装及接线说明
仪表接线 法兰图
1、UQK型浮球液位开关采用非标准凸面法兰与被控容器相连接,用户在安装时,应根据图示凸面法兰尺寸配置相应的法兰。
2、UQK-01型和UQK-02型浮球液位开关为水平方向的安装形式,UQK-03型浮球液位开关为垂直方向的安装形式。
3、UQK-03型浮球液位开关的安装时,因为其浮球直径大于法兰直径,故容器盖应为可以拆装。(现本公司改进后有免拆容器盖浮球)
4、UQK-02型浮球液位开关的动作范围的整定属有级调整,Z大动作范围为550毫米。动作范围调整方法:在使用时可能通过调节位于球导向 杆上、下二定位螺钉相对位置(改变浮球摆动角)或拆下开口销接换不同长度的连杆(改变浮球摆半径)来达到。
5、UQK-03型浮球液位开关的动作范围的整定属无级调整,Z大动作范围为1000毫米。动作范围调整方法:在使用时可以通过改变浮球导向杆上、下二定位螺钉的相对位置及杠杆上的平衡块来达到。
6、液位开关是非防水型结构,不宜在室上露天场合使用。(不锈钢户外型可以在户外使用)
7、液位开关安装时应在金属外壳可靠接地(一般可接在法兰上)以确保用电安全。
8、被控介质不应含有导磁杂质,并且液面的波动频率不能太大。
9、使用中的仪器应定期进行检查。(至少每半年维护一次)
