一、浮球液位开关的概述

UQK系列浮球液位开关是由两个互不相通的测量部分和输出部分组成。当被测液位发生变化时，浮球随之变化，从而使端部磁钢上、下摆动。根据磁钢同性相斥原理，使安装在外壳内的磁钢反向摆动，使触点接通或断开。输出接点信号，实现对液位的控制。浮球液位开关可广泛应用于石油、化工、电力、钢铁、造纸和食品等行业的各种开口或密闭容器内介质液位或界位的控制、报警。

二、浮球液位开关的特点

●结构简单、安装方便、容易控制；

●无电路、报警准确、适用范围广；

三、浮球液位开关的技术参数

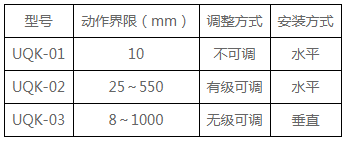

四、浮球液位开关的规格型号

五、安装及接线说明

                        仪表接线                                             法兰图

1、UQK型浮球液位开关采用非标准凸面法兰与被控容器相连接，用户在安装时，应根据图示凸面法兰尺寸配置相应的法兰。

2、UQK-01型和UQK-02型浮球液位开关为水平方向的安装形式，UQK-03型浮球液位开关为垂直方向的安装形式。

3、UQK-03型浮球液位开关的安装时，因为其浮球直径大于法兰直径，故容器盖应为可以拆装。（现本公司改进后有免拆容器盖浮球）

4、UQK-02型浮球液位开关的动作范围的整定属有级调整，Z大动作范围为550毫米。动作范围调整方法：在使用时可能通过调节位于球导向 杆上、下二定位螺钉相对位置（改变浮球摆动角）或拆下开口销接换不同长度的连杆（改变浮球摆半径）来达到。

5、UQK-03型浮球液位开关的动作范围的整定属无级调整，Z大动作范围为1000毫米。动作范围调整方法：在使用时可以通过改变浮球导向杆上、下二定位螺钉的相对位置及杠杆上的平衡块来达到。

6、液位开关是非防水型结构，不宜在室上露天场合使用。（不锈钢户外型可以在户外使用）

7、液位开关安装时应在金属外壳可靠接地（一般可接在法兰上）以确保用电安全。

8、被控介质不应含有导磁杂质，并且液面的波动频率不能太大。

9、使用中的仪器应定期进行检查。（至少每半年维护一次）
