一 工作原理

1.URF1系列射频导纳物位计是利用高频技术，由电子线路产生一个小功率射频信号于探头上，探头作为敏感元件，将来自物位改变引起的信号变化反馈给电子线路；该信号的幅度及相位经与基准信号比较处理后，驱动输出电路发出报警信号，从而达到检测料仓有无物料。

2.URF1系列射频导纳物位计采用三端Cote – Shield 技术，可大大减少探测极棒上粘附物料对控制作用的影响。电子线路中产生的高频信号，一路直接送往探测电极的屏蔽端上，另一路经过补偿环节及电压跟随器送往探测电极上。由于二组信号其大小相位基本相同。故当有物料粘附在探头上时，由于保护套与仓壁之间构成一个电容，所以加在保护套上的高频信号就会使该电容趋向饱和，以致探头上的高频信号就无法通过粘附层流入容器壁，当容器内大量物料接触探头时，探头上的电流绕过饱和区流向容器壁，从而产生有物料存在的信号。

二 主要技术参数

工作电源：24VDC；220VAC

相对湿度：≤85%

输出信号：两组常开、常闭触点

触点容量：AC220V，5A; DC24V，3A

环境温度范围：-40℃~+60℃

介质温度：-180℃~+500℃

延迟时间：0.2S（0.2~30S可调）

防护等级：IP65

探头材质：316不锈钢、四氟乙烯、高温塑料、陶瓷

防爆等级：ExdIIBT4

连接方式：3/4″NPT螺纹；3/4″管螺纹；法兰（可选）；1 – 1/ 2″管螺纹

安装方式：顶装、侧装

三 外形结构图

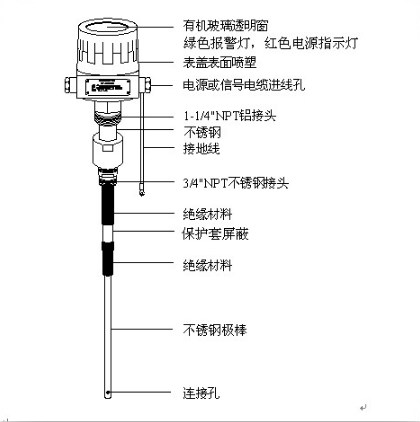

1.整体型结构图

2.分体型结构图

四 订货须知

提供被测物料名称、密度、仓内温度、压力，除标准型外其他探头特殊要求请注意明。
