一、射频导纳物位计/射频导纳物位开关技术参数

1.供电电源：220VAC  50HZ；

2.继电器触点：2组 SPDT，5A  220VAC；

3.材质、感应棒：SUS304/316、绝缘护套：Teflon；

4.灵敏度：0.5pf~750pf；

5.工作温度：-10~125℃；

6.连接：螺纹3/4″NPT;

7.延时时间：　0~30s可调；

二、安装方法

1.当探头水平安装时，应与水平面向下成20o夹角以减少落料冲击并增加感应灵敏度；

2.探头穿过容器壁安装时，保护套（绝缘部分）应比容器壁上的积料厚度长出50mm；

3.为避免室外环境下雨水渗入接线盒，水平安装时电缆入线口须垂直向下；

4.安装时应充分考虑被测介质不从料仓中心入料时所堆积形成的倾斜角；

5.确认电源电压与所选用产品的电压相同，根据端子台上的标识参照接线图对应连接好各电缆，接好后，再将接线盒盖锁紧；

6.控制线路负载不能超负载使用（小于继电器容量使用）。

注：不要在探头与容器壁的螺纹连接处使用任何润滑剂，如果需要，可使用Teflon胶布进行密封，此时，安装者应用万用表对线路进行检查，并确保容器壁与探头间的电阻小于1欧姆！

三、调试操作

1、在调试前请检查线路的连接确保无误：

a.将细调、粗调顺时针调到底（如图）；

b.把延时开关旋钮沿逆时针调到底（没有延时）；

c.逆时针调节粗调至探头指示灯刚好变红，然后不要再动粗调旋钮；

d.逆时针调节细调旋钮至适当位置即可（建议逆时针旋转两个刻度，旋转角 度越小，灵敏度越高，旋转角度越大，灵敏度越低。）；

请勿大力调整面板上的旋钮，以免损坏仪器；

2、H（高）位、L（低）位故障报警：

（1）H（高）位故障报警：当探头检测到料仓内有物料时，就会发生高位报警，COM/NO闭合，COM/NC断开；

（2）L（低）位故障报警：当探头检测到料仓内没有物料时，就会发生低位报警，COM/NO闭合，COM/NC断开；其高、低位报警可由面板中的跳线设置，出厂设置为“L”（低）位报警，图示为低位报警；

（3）延时设定：使用延时设定可以避免因料仓内物料的搅拌而引起继电器的“抖动”，L2000延时Z大时限是30秒（尽可能使用较小的延时）；

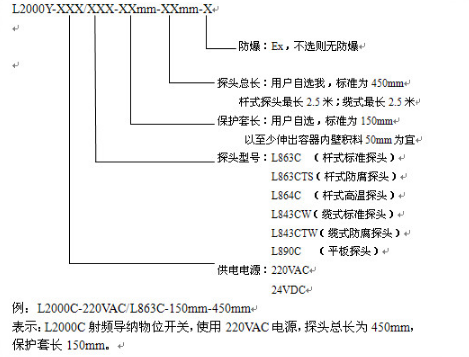

四、选型指南
